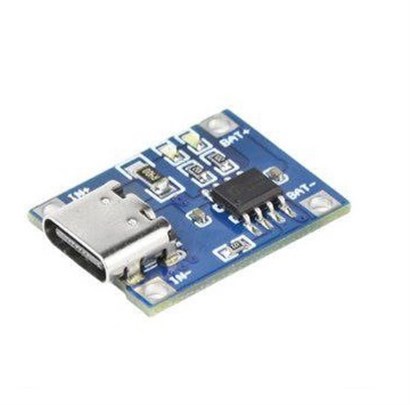

شارژر باتری TP4056 با سوکت Type-C (تک‌چیپ) یکی از محبوب‌ترین ماژول‌های شارژ برای باتری‌های لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) تک سل (3.7 ولت) است که از چیپ TP4056 برای مدیریت شارژ استفاده می‌کند. این مدل به‌دلیل داشتن پورت Type-C، استفاده آسان‌تر و دوام بالاتری دارد.

کاربرد شارژر باتری TP4056 با سوکت TYPE-C (تک چیپ):

• شارژ باتری لیتیومی در پروژه‌های قابل حمل:برای تغذیه مدارهایی که نیاز به باتری دارند مثل ماژول‌های ESP32، آردوینو، سنسورها و دستگاه‌های بی‌سیم.

• ساخت چراغ قوه شارژی یا چراغ مطالعه پرتابل:می‌توان باتری لیتیومی را با این ماژول شارژ کرده و خروجی آن را به لامپ یا LED متصل نمود.

• پاوربانک ساده دست‌ساز:با اتصال باتری و مدار افزاینده (Boost Converter) می‌توان یک پاوربانک کوچک طراحی کرد.

• پروژه‌های اینترنت اشیاء (IoT):برای تغذیه بردهایی مثل ESP8266 یا ESP32 که باید به صورت بی‌سیم و قابل شارژ کار کنند.

• سیستم‌های خورشیدی کوچک:می‌توان پنل خورشیدی 5 ولت را به ورودی Type-C وصل کرد و باتری را در روز شارژ و در شب استفاده کرد.

مزایا شارژر باتری TP4056 با سوکت TYPE-C (تک چیپ):

• پورت USB Type-C برای راحتی بیشتر:استفاده از کابل‌های مدرن و مقاوم‌تر،برعکس زدن کابل مشکلی ایجاد نمی‌کند (دوطرفه است)،مناسب برای انواع شارژرهای موبایل جدید

• مدیریت هوشمند شارژ باتری لیتیومی:شارژ دقیق تا ولتاژ 4.2 ولت،قطع خودکار شارژ در پایان فرآیند برای افزایش طول عمر باتری،جلوگیری از شارژ بیش‌ازحد (overcharge)

• کنترل جریان شارژ (قابل تنظیم):امکان تنظیم جریان شارژ با تغییر مقاومت (مثلاً 500mA، 1A و …)،مناسب برای انواع باتری‌ها با ظرفیت‌های مختلف

• نشانگر LED وضعیت شارژ:LED قرمز: در حال شارژ،LED سبز یا آبی: شارژ کامل شده است،ساده و کاربردی برای کاربران عادی

• اندازه کوچک و نصب آسان در پروژه‌ها:قابل جاسازی در جعبه‌های کوچک،بدون نیاز به برد جانبی،مناسب برای پروژه‌های پرتابل و قابل شارژ

معایب شارژر باتری TP4056 با سوکت TYPE-C (تک چیپ):

• فاقد مدار محافظ داخلی در برخی مدل‌ها:بسیاری از نسخه‌های ساده این ماژول Protection Circuit ندارند.،یعنی در برابر اتصال کوتاه، دشارژ بیش‌ازحد یا اضافه ولتاژ باتری محافظت نمی‌شود مگر مدل “Protected” تهیه شود.
• فقط مناسب باتری‌های تک سل (3.7V):امکان شارژ چند سلول به‌صورت سری (مثلاً باتری 7.4 ولت یا 11.1 ولت) را ندارد.فقط مخصوص باتری‌های لیتیوم یون/پلیمر تک سل است.
• گرم شدن در جریان‌های بالا:هنگام شارژ با جریان‌های نزدیک 1 آمپر ممکن است چیپ یا مقاومت R3 داغ شود.در صورت استفاده طولانی بدون هیت‌سینک، دمای بالا ممکن است به قطعات آسیب بزند.
